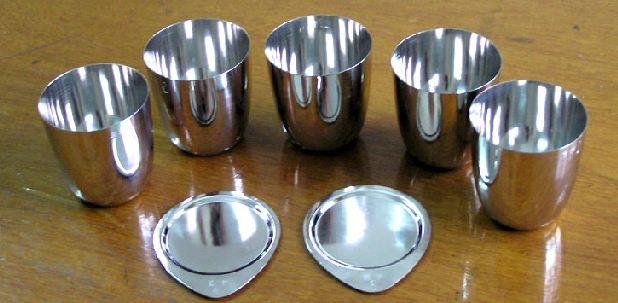

鉑的熔點為1773.5度。 鉑金坩堝的較高加熱溫度不應超過1200度。 考慮到溫度誤差，建議在1150度以下使用。 加熱和燃燒時，應在電爐中或在氣體燈的氧化火焰上進行。 請勿在還原火焰或黑煙火焰中加熱鉑坩堝。 或?qū)K金容器與火焰中的藍色火焰心接觸，以防止形成碳化鉑。 請勿在鉑坩堝中加熱熔融的堿金屬氧化物，氫氧化物，氧化鋇，硫代硫酸鈉。 磷和大量的含硫物質(zhì)，堿金屬硝酸鹽，亞硝酸鹽，氯化物，氰化物等在高溫下會與鉑產(chǎn)生脆的磷化磷，硫化鉑等，并且會腐蝕鉑。   含鉛，鉍，錫，銻，砷，銀，汞，銅等重金屬的樣品化合物無法在鉑坩堝中燃燒和加熱，這些重金屬很容易還原為金屬和鉑以形成合金
高溫加熱期間，不得與任何其他金屬接觸，并且必須將其放置在鉑三角或陶瓷，粘土，石英和其他材料上。
不得在鉑皿中處理鹵素和能分解鹵素的物質(zhì)，例如王水，溴水，鹽酸和氧化劑，如氯酸鹽，硝酸鹽，高錳酸鹽，二氧化錳，鉻酸鹽和亞硝酸，不得混入鹽中 等，以及鹵化物和氧化劑的混合物。 氯化鐵對鉑有明顯的腐蝕作用。
長時間使用后，鉑皿的表面會形成一層薄薄的晶體，必須及時清除以防止其進入內(nèi)部。 可以在稀鹽酸或稀硝酸中煮沸。 鹽酸約為1-1.2mol / l，并??且不應包含硝酸。  ，硝酸鹽，鹵素和其他氧化劑。
如果不能用稀酸清洗，請使用焦磷酸鉀，碳酸鈉或硼砂熔化和清洗。 如果仍然有污漬或表面發(fā)黑，請使用100目細砂子（無鋒利邊緣）（較好是海沙），用水潤濕并輕輕擦拭以恢復表面光澤。  [H]
